升窗辅助线的作用和查找方法

      升窗辅助线是汽车智能升窗器上某些车型产品里需要连接的线，经常安装升窗器产品的技师常对此线有疑问，不明白升窗辅助线的作用和查找方法，今天，我们对此简单作一个介绍。

      我们知道汽车的玻璃马达电机的控制驱动方式主要有：直接输出正电驱动型，正电信号触发型，负电信号触发型，CAN-BUS总线数据信号线，LIN总线数据信号型等……升窗辅助线相当于控制左前玻璃电机的总开关，或者说是打开车钥匙的控制启动信号，然后左前窗才允许升降的工作。有了升窗辅助线的总控制启动后，再给一个单独的控制左前电机驱动的触发信号（如按左前窗升降玻璃开关或给一个模拟按开关的信号），电机就可以实现升或降了。而这根线我们就称之为“升窗辅助线”。

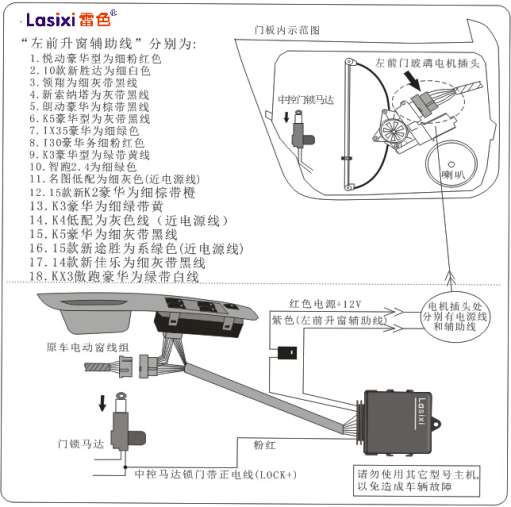

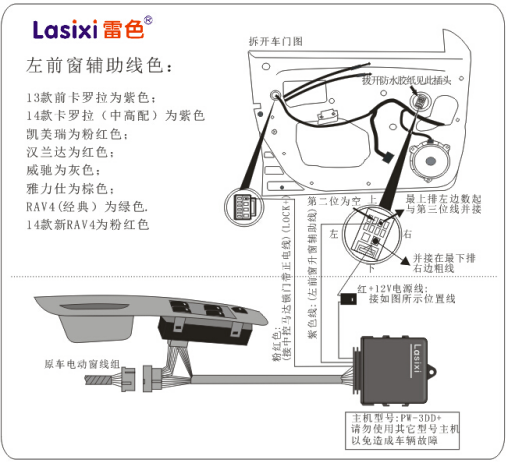

      在玻璃电机是触发型的车型里，升窗器的“升窗辅助线”一般有两种方式输出，分别是‘负电’和‘正电’输出。那我们可以用12V的钨丝试电笔在原车左前窗的玻璃马达电机上把需要连接的线准确找出。根据升窗辅助线不同的输出方式我们有两种方法；
A：负电输出的查找方法：
   a.关闭电门钥匙，b.用12V试电笔，一头夹‘负电’（搭铁），在左前窗电机插头（电机插头只有5根或6根线）处的线中查找，c.先用电笔点住其中一根线（插好原车的玻璃窗开关总承）然后按左前窗开关上升\下降，玻璃可以上升\下降，即此线为“升窗辅助线”

B:正点输出的查找方法：
 a.关闭电门钥匙，b.用12V试电笔，一头夹‘正电’+12V，在左前窗电机插头（电机插头只有5根或6根线）处的线中查找，c.先用电笔点住其中一根线（插好原车的玻璃窗开关总承）然后按左前窗开关上升\下降，玻璃可以上升\下降，即此线为“升窗辅助线”
注：若不确定安装车型是正电或负电输出，可按照其中任一方法直至测试成功。
