卡罗拉升窗器安装指导

1.卡罗拉升窗器分类：

2007~2013款通用版

2014款豪华版（原车前左窗带一键“AUTO”自动升）

2014款普通版（原车前左窗无一键“AUTO”自动升）

附注－2014款卡罗拉“豪华版”与“普通版”区分方法：

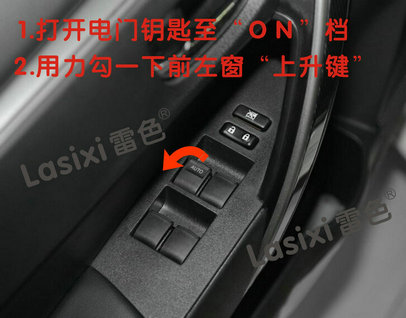

打开电门钥匙至“ON”档，用力往上勾一下前左窗上升键，前左窗玻璃能自动上升到顶的，为“豪华版”；不能自动上升的为“普通版”。

安装前请注意哦，如果“豪华版”与“普通版”弄错的话，安装后就会出现前左窗不能升窗的故障哦！

2.卡罗拉升窗器安装图示

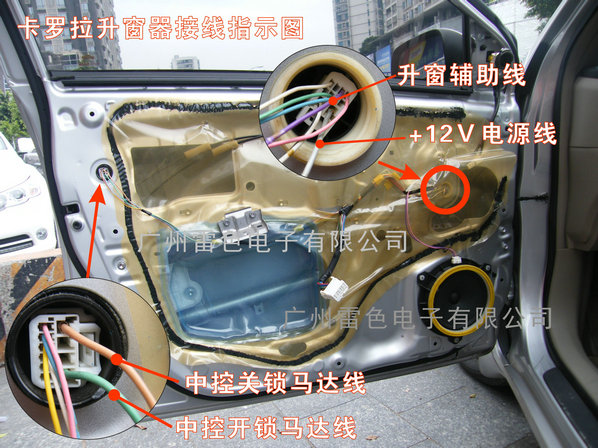

卡罗拉升窗器接线指示图

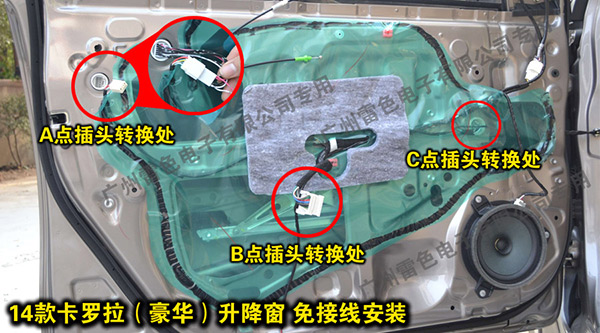

 14款卡罗拉免接线升降窗对插图

注：普通版产品需将“+12Ｖ电源线”引至车内连接哦！

3.故障排除

1).安装完毕，锁车自动升窗，前左窗无动作？

a.请确认豪华版与普通版是否有弄错，判断方法见上文；

b.请检查“升窗辅助线”是否连接错误，接线位置为前左窗升窗电机插头处紫色细线（见上图）。

2).安装完毕，锁车门四窗无动作，不能自动升窗？

a.请检查“中控关锁马达线”是否连接正确，接线位置为中控马达插头处棕色线（见上图）；

b.如所装产品为普通版，请检查“+12Ｖ电源线”是否引到车内连接至电瓶或是车内功率较大的电源线。
